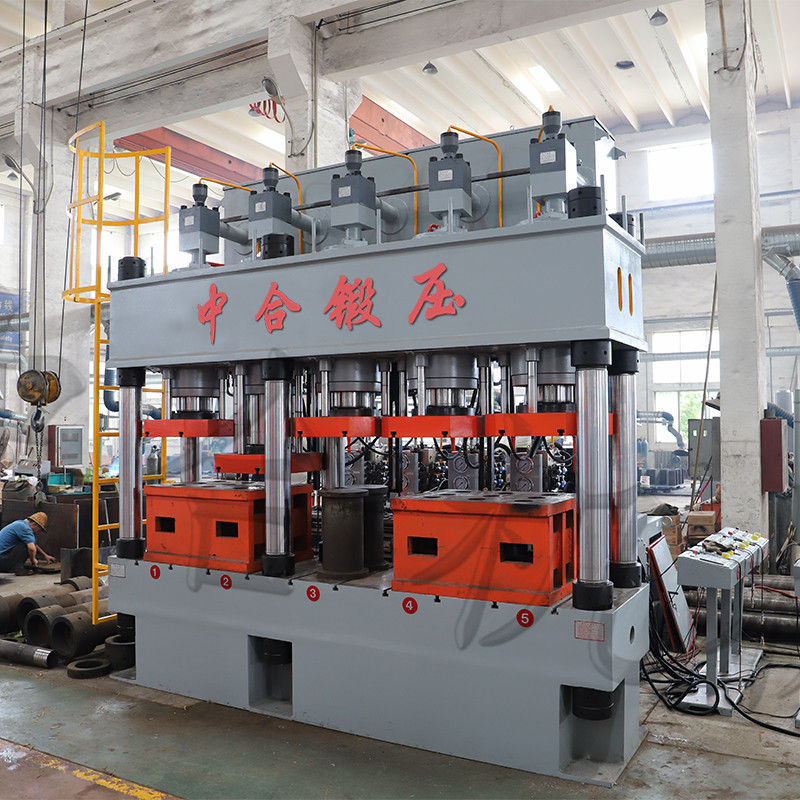

不銹鋼拉伸機是用于不銹鋼的拉伸成型，具有多個工位，多個工藝類型的集成設備，配備PLC，可以實現多個工位完成不同的拉伸動作，一鍵操作，生產效率高；不銹鋼拉伸液壓機主體采用四柱結構，以四柱為導向，精確度高，可有效的保護壓機和模具。
多工位拉伸機從入料側到出料側依次排列若六個工位，依次為淺拉工位，二次拉伸工位，拉伸完成工位，一次整形工位，二次整形工位和切邊去毛刺工位，所述工位間設置有送料機構。工位包括模具機構，模具機構包括上模部分和下模部分，上模設置有為其提供動力的液壓裝置，下模設置有推出半成品的氣動裝置，所述氣動裝置，液壓裝置，送料機構均由設置于機架上的控制面板經電路控制，機架入料側到出料側之間與控制面板朝向的同一側設置有光幕保護器.通過采用上述技術方案，提供了一種針對現有技術存在的不足，本實用新型的目的在于提供一種拉伸速度快，加工效率高，加工精度高，操作方便，安全可靠的多工位拉伸機。
本實用新型涉及拉伸機技術領域，尤其是一種多工位拉伸機，包括底座，所述底座的上方設有頂板，頂板和底座之間連接有兩個支撐桿，兩個支撐桿之間套接有滑動塊，使得滑動塊沿著兩個支撐桿的側面滑動，頂板的頂部貫穿設有液壓缸，液壓缸的底端安裝在滑動塊的上表面，兩個支撐桿之間連接有底板，底板位于底座的上表面，所述底板的上表面和滑動塊的底面均安裝有多個位置對應的第二安裝塊，所述滑動塊和底板上的兩個第二安裝塊之間位置對應的表面均開設有凹槽，多個凹槽的內部均匹配安裝有第二固定塊。本實用新型結構簡單、方便使用，不僅提高夾持機構所處位置的穩定性，還方便夾持機構的拆卸。
