400噸錨桿托盤液壓機-礦用錨桿托盤生產線

400噸錨桿托盤液壓機-礦用錨桿托盤生產線

400噸錨桿托盤液壓機是用來生產礦用錨桿托盤的主機設備,與模具、送料機、碼垛機組成礦用錨桿托盤生產線。400噸錨桿托盤液壓機采用三梁四柱結構,工作臺面800*1000mm,開口高度800mm,沖壓速度快,沖壓穩定操作簡單,模具帶有切斷功能,沖型后自動截?cái)唷?/p>

聯系方式全國24小時熱線:13963280040

產品詳情

錨桿托盤是跟錨桿配套的產品,錨桿托盤和錨索托盤都是重要的礦用支護裝置,有方形、圓形、W型等多種樣式。目前錨桿托盤的生產設備主要是錨桿托盤液壓機,也叫礦用錨桿托盤成型液壓機,常用噸位型號有315T、400T、500T、630T、800T和1000T等。

本文是400噸錨桿托盤液壓機,采用三梁四柱結構,工作臺面800*1000mm,開口高度800mm,沖壓速度快,沖壓穩定操作簡單,模具帶有切斷功能,沖型后自動截?cái)唷?/p>

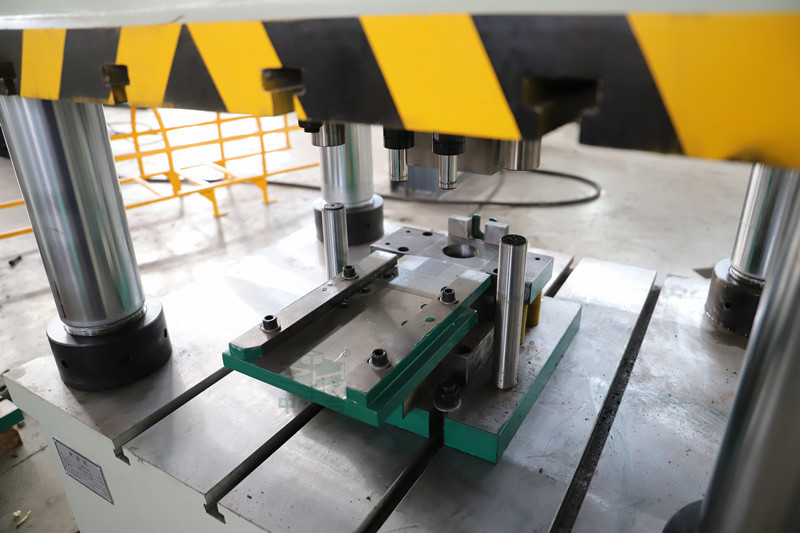

400噸錨桿托盤液壓機-礦用錨桿托盤生產線(圖1)

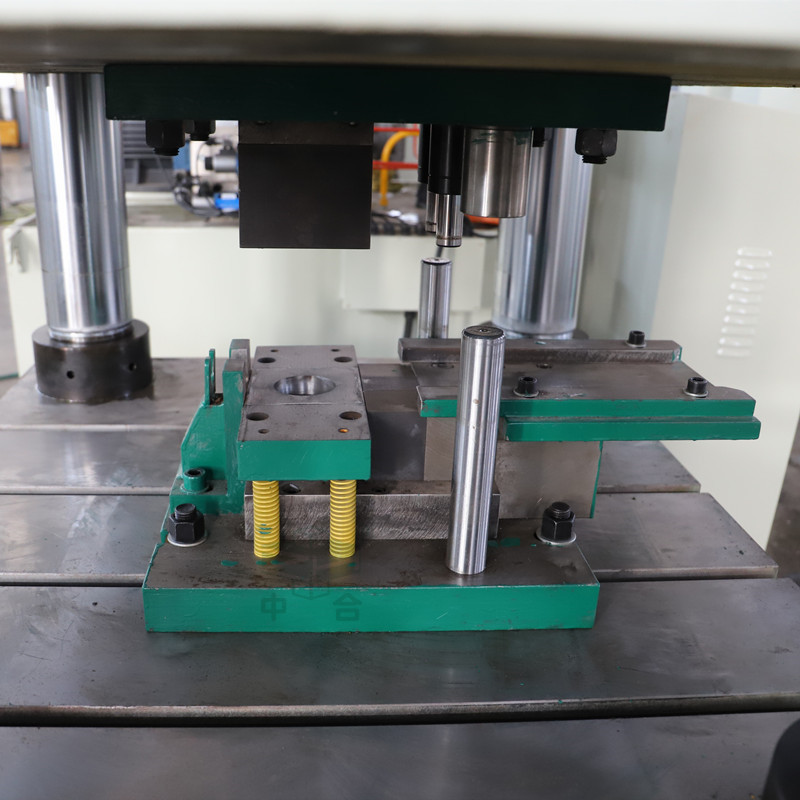

400噸錨桿托盤液壓機-礦用錨桿托盤生產線(圖2)

400噸錨桿托盤液壓機性能特點:

1、采用計算機優化結構設計,為四柱式結構:四柱式結構簡單、經濟、實用。

2、液壓控制系統采用插裝閥集成系統,動作可靠、使用壽命長、液壓沖擊小、并減少連接管路與泄露點,液壓集成系統采用獨立控制單元。

3、獨立的電氣控制系統,工作可靠,動作直觀、維修方便。

4、按扭集中控制,具有調整、手動、半自動(半自動可分為定程單次和定壓?jiǎn)未蝺煞N工藝)三種操作方式。

5、滑塊的工作壓力、空載快速下行和慢速工進的行程范圍均可根據工藝需要進行調整。

400噸錨桿托盤液壓機-礦用錨桿托盤生產線(圖3)

400噸錨桿托盤液壓機-礦用錨桿托盤生產線(圖4)

400噸錨桿托盤液壓機-礦用錨桿托盤生產線(圖5)

400噸錨桿托盤液壓機-礦用錨桿托盤生產線生產過程:

1、送料:

送料機將鋼板傳送到400噸四柱液壓機(主機)下方,等待拉伸沖孔;

2、拉伸沖孔沖裁:

400噸錨桿托盤液壓機(主機)利用模具將鋼板一次拉伸沖裁沖剪工藝,得到錨桿托盤成品;

3、出料:

成品錨桿托盤由輔助設備推料機推送到傳送帶;

4、碼垛:

傳送帶將成品錨桿托盤傳送至碼垛機,再由推料機推入碼垛機,進行自己碼垛;

整個生產過程操作簡單方便, 一次剪切成型,生產效率高,為礦山企業帶來了更大的經濟效益,是目前錨桿托盤生產制造的理想設備。

400噸錨桿托盤液壓機-礦用錨桿托盤生產線(圖6)

錨桿托盤液壓機如何選擇?

錨桿托盤液壓機的是根據托盤的大小、材質、厚度、弧形深度來選擇不同噸位的錨桿托盤液壓機,可根據大小分為以下三種:
1、壓制的托盤大小為150*150*8mm、150*150*10mm,使用315噸和400噸錨桿托盤液壓機壓制成型。
2、壓制的托盤大小為200*200*14mm、240*240*14mm,使用500噸錨桿托盤液壓機加工成型。
3、壓制的托盤大小為300*300*16mm,使用630噸、800噸、1000噸錨桿托盤液壓機壓制大尺寸錨桿托盤。
